TÒA NHÀ VĂN PHÒNG DƯƠNG THỊ MƯỜI

DỰ ÁN HVAC · TÒA NHÀ VĂN PHÒNG

TÒA NHÀ VĂN PHÒNG DƯƠNG THỊ MƯỜI

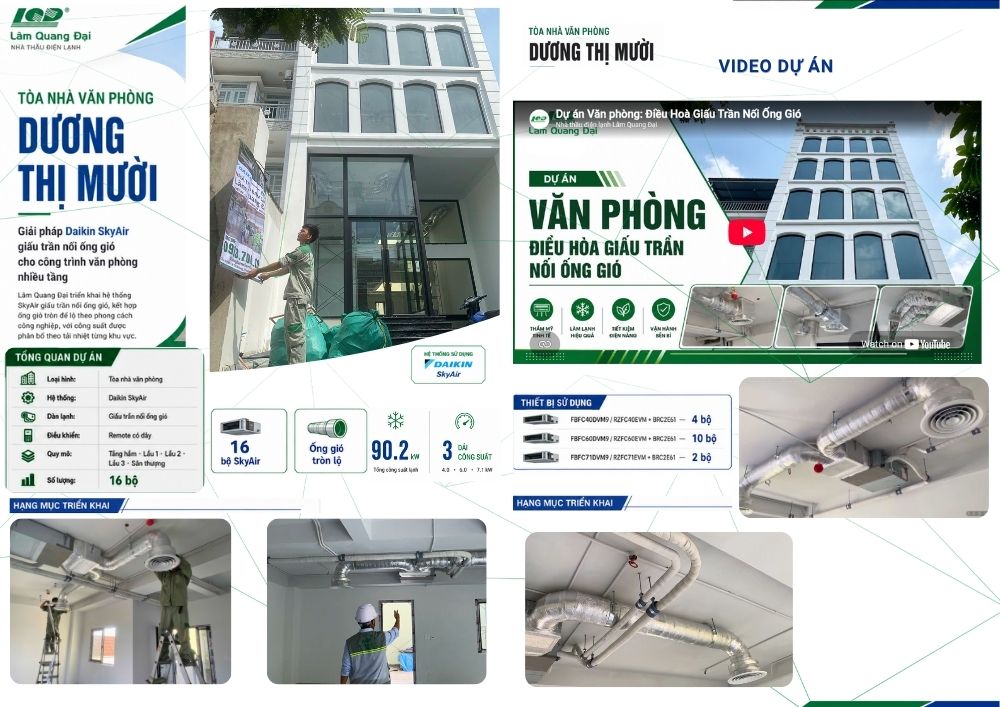

Lâm Quang Đại triển khai hệ thống Daikin SkyAir giấu trần nối ống gió cho công trình văn phòng nhiều tầng, kết hợp ống gió tròn lộ nhằm tạo nên không gian điều hòa vừa đảm bảo hiệu quả làm lạnh, vừa phù hợp định hướng thẩm mỹ hiện đại của công trình.

Tòa nhà văn phòng Daikin SkyAir Giấu trần nối ống gió Ống gió tròn lộ

THIẾT BỊ

16 bộ

Daikin SkyAir

TỔNG CÔNG SUẤT LẠNH

90,2 kW

Toàn hệ thống

DẢI CÔNG SUẤT

3 dải

4,0 · 6,0 · 7,1 kW

PHÂN PHỐI GIÓ

Ống gió tròn lộ

Thiết kế theo không gian

THÔNG TIN DỰ ÁN

Tổng quan công trình

Hạng mục	Thông tin dự án
Tên dự án	Tòa nhà văn phòng Dương Thị Mười
Loại hình	Tòa nhà văn phòng
Hệ thống điều hòa	Daikin SkyAir
Dàn lạnh	Giấu trần nối ống gió
Phương án phân phối gió	Ống gió tròn lộ
Điều khiển	Remote có dây
Quy mô triển khai	Tầng hầm · Lầu 1 · Lầu 2 · Lầu 3 · Sân thượng
Số lượng hệ thống	16 bộ SkyAir

Bài toán thiết kế của công trình

Với công trình văn phòng nhiều tầng, giải pháp điều hòa cần cân bằng giữa hiệu quả làm lạnh, khả năng phân phối gió, tính thẩm mỹ và khả năng kiểm soát riêng theo từng khu vực. Việc lựa chọn hệ thống SkyAir giấu trần kết hợp ống gió tròn lộ giúp thiết bị điều hòa được ẩn phía trên trần, trong khi hệ thống ống gió trở thành một phần của ngôn ngữ kiến trúc nội thất.

BÀI TOÁN KỸ THUẬT video

Các yêu cầu chính của hệ thống HVAC

Phân phối gió hiệu quả

Hệ thống ống gió cần đưa không khí lạnh đến các khu vực sử dụng một cách hợp lý, phù hợp với bố trí không gian văn phòng.

Thẩm mỹ kiến trúc

Dàn lạnh được giấu trên trần, trong khi ống gió tròn lộ tạo phong cách kỹ thuật hiện đại và đồng bộ với không gian nội thất.

Kiểm soát theo khu vực

Hệ thống được phân bổ theo tải nhiệt từng khu vực và sử dụng remote có dây để thuận tiện cho việc điều khiển.

Vận hành ổn định

Các dải công suất được lựa chọn phù hợp với nhu cầu sử dụng, hướng tới khả năng làm lạnh hiệu quả và vận hành ổn định.

GIẢI PHÁP TRIỂN KHAI

Daikin SkyAir giấu trần nối ống gió

01 · Giải pháp dàn lạnh giấu trần

Dàn lạnh giấu trần nối ống gió giúp phần thiết bị chính được bố trí phía trên trần, hạn chế ảnh hưởng đến thẩm mỹ không gian và tạo điều kiện phân phối gió đến các vị trí mong muốn.

✓ Thiết bị được bố trí kín phía trên trần.

✓ Không khí lạnh được phân phối qua hệ thống ống gió.

✓ Phù hợp không gian văn phòng yêu cầu thẩm mỹ cao.

02 · Ống gió tròn lộ – điểm nhấn kiến trúc

Thay vì che kín toàn bộ hệ thống phân phối gió, công trình sử dụng phương án ống gió tròn lộ. Giải pháp này vừa đảm nhiệm chức năng dẫn và phân phối không khí, vừa tạo điểm nhấn kỹ thuật cho không gian văn phòng.

✓ Hình thức gọn và phù hợp phong cách công nghiệp hiện đại.

✓ Hỗ trợ phân phối gió đến từng khu vực.

✓ Tạo sự đồng bộ giữa hệ thống kỹ thuật và thiết kế nội thất.

03 · Phân chia công suất theo tải nhiệt

Dự án sử dụng ba dải công suất 4,0 kW – 6,0 kW – 7,1 kW, cho phép lựa chọn cấu hình phù hợp với tải nhiệt và nhu cầu sử dụng của từng không gian trong tòa nhà.

THIẾT BỊ SỬ DỤNG

Cấu hình hệ thống Daikin SkyAir

Dàn lạnh	Dàn nóng	Điều khiển	Số lượng
FBFC40DVM9	RZFC40EVM	BRC2C61	4 bộ
FBFC60DVM9	RZFC60EVM	BRC2C61	10 bộ
FBFC71DVM9	RZFC71EVM	BRC2C61	2 bộ

Tổng cấu hình: 16 bộ Daikin SkyAir · Tổng công suất lạnh 90,2 kW.

HẠNG MỤC TRIỂN KHAI

Từ thiết bị đến hệ thống phân phối gió

Lắp đặt dàn lạnh

Bố trí hệ thống giấu trần theo từng khu vực sử dụng.

Thi công ống gió

Triển khai hệ thống ống gió tròn lộ theo bố trí không gian.

Kết nối hệ thống

Hoàn thiện các kết nối kỹ thuật phục vụ vận hành.

Kiểm tra vận hành

Kiểm tra khả năng hoạt động và phân phối gió của hệ thống.

GIÁ TRỊ GIẢI PHÁP

Hiệu quả hướng đến cho không gian văn phòng

✓ Thẩm mỹ tinh tế

Giấu thiết bị chính phía trên trần, kết hợp ống gió lộ làm điểm nhấn.

✓ Làm lạnh hiệu quả

Phân phối không khí lạnh qua hệ thống ống gió đến các khu vực sử dụng.

✓ Phân chia công suất

Ba dải công suất hỗ trợ lựa chọn hệ thống phù hợp từng khu vực.

✓ Điều khiển thuận tiện

Remote có dây hỗ trợ kiểm soát hệ thống tại khu vực sử dụng.

NHÀ THẦU ĐIỆN LẠNH LÂM QUANG ĐẠI

Giải pháp HVAC cho tòa nhà văn phòng

Lâm Quang Đại triển khai hệ thống điều hòa không khí theo nhu cầu thực tế của từng công trình, từ khảo sát và lựa chọn giải pháp đến thi công, hoàn thiện hệ thống và hỗ trợ kỹ thuật.

■ Khảo sát hiện trạng công trình

■ Tư vấn hệ thống phù hợp không gian

■ Lựa chọn công suất theo tải lạnh

■ Thi công hệ thống ống gió

■ Kiểm tra và vận hành hệ thống

■ Hỗ trợ kỹ thuật sau bàn giao
