Máy lạnh chiller là gì? So sánh chi phí hệ thống VRV và Chiller

I. Máy lạnh Chiller là gì?

Để hiểu rõ bản chất của hệ thống điều hòa không khí trung tâm Water Chiller, chúng ta cần đi từ những khái niệm cơ bản nhất đến cấu trúc hoàn chỉnh của nó.

1. Định nghĩa máy lạnh Chiller

Máy lạnh Chiller (hay còn gọi là hệ thống điều hòa không khí trung tâm Chiller) là một hệ thống sản xuất nước lạnh để làm mát không khí trong các tòa nhà, nhà máy hoặc các quy trình công nghiệp. Thay vì làm lạnh trực tiếp không khí như các loại máy lạnh thông thường, Chiller làm lạnh nước, sau đó nước lạnh này sẽ được bơm đến các thiết bị xử lý không khí (AHU, FCU) để làm mát không gian cần thiết.

Về cơ bản, Chiller là "trái tim" của hệ thống, nơi tạo ra "máu lạnh" (nước lạnh) để đi nuôi toàn bộ "cơ thể" (công trình).

2. Nguyên lý hoạt động chi tiết

Nguyên lý hoạt động của Chiller dựa trên một chu trình nhiệt động lực học khép kín gồm 4 giai đoạn chính:

2.1 Chu trình nén tại máy nén (Compressor)

Môi chất lạnh (gas) ở trạng thái hơi, áp suất thấp, nhiệt độ thấp sau khi nhận nhiệt từ nước ở dàn bay hơi sẽ được hút về máy nén. Tại đây, máy nén sẽ nén hơi môi chất lên áp suất cao và nhiệt độ cao, biến nó thành trạng thái hơi quá nhiệt.

2.2 Chu trình ngưng tụ tại dàn ngưng (Condenser)

Hơi môi chất nóng, áp suất cao từ máy nén đi vào dàn ngưng tụ. Tại đây, môi chất sẽ được giải nhiệt (bằng nước hoặc bằng không khí) để ngưng tụ thành trạng thái lỏng hoàn toàn, vẫn duy trì ở áp suất cao. Lượng nhiệt tỏa ra này sẽ được tháp giải nhiệt (cooling tower) hoặc quạt gió thải ra môi trường bên ngoài.

2.3 Chu trình giãn nở tại van tiết lưu (Expansion Valve)

Môi chất lỏng áp suất cao đi qua van tiết lưu. Tại đây, áp suất của môi chất sẽ giảm đột ngột, dẫn đến việc nhiệt độ cũng giảm sâu. Kết thúc quá trình này, môi chất ở trạng thái hỗn hợp lỏng và hơi, có nhiệt độ và áp suất rất thấp.

2.4 Chu trình bay hơi tại dàn bay hơi (Evaporator) - nơi nước được làm lạnh

Môi chất lạnh (nhiệt độ khoảng 2-5°C) đi vào dàn bay hơi và tiếp xúc với nước (nhiệt độ khoảng 12°C) đang tuần hoàn trong một vòng ống khác. Do chênh lệch nhiệt độ, môi chất lạnh sẽ sôi và bay hơi, trong quá trình đó nó sẽ hấp thụ nhiệt từ nước. Nước mất nhiệt, nhiệt độ giảm xuống còn khoảng 7°C và được bơm đến các AHU/FCU để làm mát. Môi chất sau khi bay hơi hoàn toàn sẽ trở về máy nén, khép lại chu trình.

3. Phân tích các thành phần chính trong một hệ thống Chiller hoàn chỉnh

Một hệ thống Chiller không chỉ có cụm máy Chiller mà bao gồm nhiều thiết bị phối hợp với nhau:

3.1 Cụm trung tâm Water Chiller

Đây là thiết bị trung tâm, trái tim của hệ thống, chứa 4 thành phần chính đã nêu trên: máy nén, dàn ngưng, van tiết lưu và dàn bay hơi. Nó chịu trách nhiệm sản xuất ra nước lạnh.

3.2 Tháp giải nhiệt (Cooling Tower) và Bơm nước

Đối với Chiller giải nhiệt nước, tháp giải nhiệt là bộ phận không thể thiếu. Nó có nhiệm vụ làm mát nước từ dàn ngưng tụ của Chiller, sau đó nước này được bơm tuần hoàn trở lại để tiếp tục quá trình giải nhiệt. Hệ thống bơm nước đảm bảo sự lưu thông liên tục của cả dòng nước lạnh (đến AHU/FCU) và dòng nước giải nhiệt (đến tháp giải nhiệt).

3.3 Hệ thống đường ống dẫn nước lạnh

Là mạng lưới các đường ống (thường là ống thép đen hoặc PPR) có nhiệm vụ vận chuyển nước lạnh từ Chiller đến các AHU/FCU và thu nước ấm trở về Chiller. Hệ thống ống này cần được bọc bảo ôn cẩn thận để tránh tổn thất nhiệt.

3.4 Các thiết bị xử lý không khí (AHU - Air Handling Unit) và dàn lạnh (FCU - Fan Coil Unit)

Đây là các thiết bị cuối cùng trong hệ thống. Nước lạnh sẽ đi qua các cuộn ống (coil) bên trong AHU/FCU. Quạt gió sẽ thổi không khí từ trong phòng đi qua các cuộn ống này, không khí được làm lạnh và sau đó được thổi trở lại phòng. AHU thường có công suất lớn, dùng cho các không gian rộng, trong khi FCU nhỏ hơn, dùng cho các phòng riêng lẻ.

II. Phân loại Chiller phổ biến và ưu nhược điểm từng loại

Trên thị trường hiện nay có hai loại Chiller chính, được phân loại dựa trên phương pháp giải nhiệt cho dàn ngưng.

1. Chiller giải nhiệt nước (Water-cooled Chiller)

Nguyên lý: Sử dụng nước tuần hoàn qua tháp giải nhiệt (Cooling Tower) để làm mát dàn ngưng.

▪️ Ưu điểm:

• Hiệu suất năng lượng cao (chỉ số COP thường từ 5.0 - 6.0 trở lên) do khả năng trao đổi nhiệt của nước tốt hơn không khí.
• Hoạt động ổn định, ít bị ảnh hưởng bởi nhiệt độ môi trường bên ngoài.
• Tuổi thọ cao hơn.
• Có thể đặt trong phòng máy, tầng hầm, giúp bảo vệ thiết bị và tăng tính thẩm mỹ cho công trình.

▪️ Nhược điểm:

• Hệ thống phức tạp hơn, đòi hỏi phải có tháp giải nhiệt, bơm nước và hệ thống đường ống nước giải nhiệt đi kèm.
• Chi phí lắp đặt và bảo trì cao hơn.
• Tiêu thụ nước và cần hóa chất để xử lý nước cho tháp giải nhiệt.
• Yêu cầu không gian lắp đặt lớn hơn.

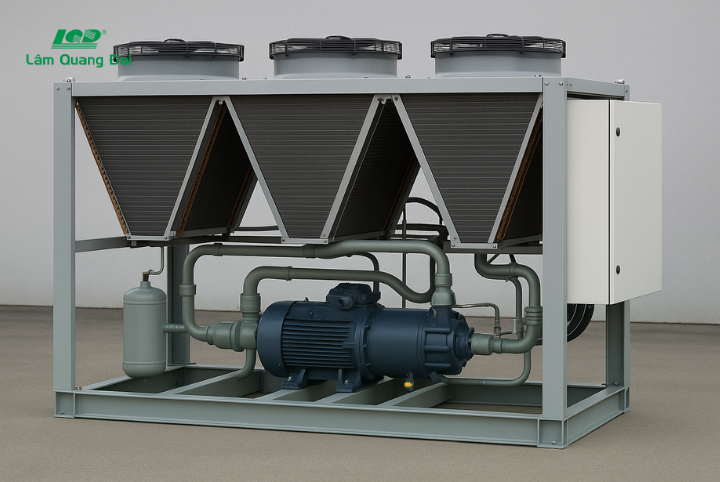

2. Chiller giải nhiệt gió (Air-cooled Chiller)

• Nguyên lý: Sử dụng quạt gió và dàn ống đồng cánh nhôm để giải nhiệt trực tiếp cho môi chất trong dàn ngưng, tương tự như dàn nóng của máy lạnh dân dụng.
• Ưu điểm:
• Hệ thống gọn nhẹ, đơn giản hơn vì không cần tháp giải nhiệt và bơm nước giải nhiệt.
• Chi phí đầu tư và lắp đặt thấp hơn.
• Bảo trì đơn giản, không tốn chi phí nước và hóa chất.
• Linh hoạt trong vị trí lắp đặt, thường đặt trên sân thượng.
• Nhược điểm:
• Hiệu suất năng lượng thấp hơn (chỉ số COP thường từ 3.2 - 3.8) so với loại giải nhiệt bằng nước.
• Hiệu quả làm lạnh bị ảnh hưởng nhiều bởi nhiệt độ môi trường. Khi nhiệt độ ngoài trời cao, hiệu suất của máy sẽ giảm và tiêu thụ nhiều điện hơn.
• Độ ồn khi hoạt động cao hơn do hệ thống quạt công suất lớn.

III. So sánh chi phí và hiệu quả giữa hệ thống Chiller và VRV

Đây là phần quan trọng nhất giúp chủ đầu tư đưa ra quyết định cuối cùng. Chúng ta sẽ phân tích trên cả 3 phương diện: chi phí đầu tư, chi phí vận hành và chi phí bảo trì.

1. Phân tích chi phí đầu tư ban đầu (Initial Cost)

1.1 Chi phí thiết bị (Chiller, VRV, Tháp giải nhiệt, AHU/FCU)

• Công suất nhỏ (< 300 HP): Hệ thống VRV thường có chi phí thiết bị ban đầu thấp hơn hoặc tương đương Chiller giải nhiệt gió.
• Công suất lớn (> 500 HP): Hệ thống Chiller (đặc biệt là Chiller giải nhiệt nước) bắt đầu có lợi thế về chi phí trên mỗi đơn vị công suất (USD/HP). Càng lớn, Chiller càng rẻ hơn VRV một cách rõ rệt.

1.2 Chi phí vật tư phụ và nhân công lắp đặt (đường ống nước so với ống đồng)

• Hệ thống Chiller: Sử dụng đường ống nước lớn, chi phí vật tư ống và phụ kiện (van, co, cút) cao hơn. Yêu cầu kỹ thuật thi công phức tạp hơn (hàn, kết nối bích), nhân công tay nghề cao.
• Hệ thống VRV: Sử dụng đường ống đồng nhỏ gọn, chi phí vật tư thấp hơn, thi công nhanh và đơn giản hơn.
• Tổng kết: Về tổng thể chi phí đầu tư ban đầu (thiết bị + lắp đặt), VRV thường có lợi thế với các dự án quy mô vừa và nhỏ. Chiller sẽ có lợi thế với các dự án quy mô rất lớn.

2. Phân tích chi phí vận hành (Operating Cost)

Đây là yếu tố quyết định hiệu quả kinh tế lâu dài của hệ thống.

2.1 Mức tiêu thụ điện năng: So sánh chỉ số hiệu suất năng lượng (COP của Chiller và EER của VRV)

• Chiller giải nhiệt nước: Có chỉ số hiệu suất COP (Coefficient of Performance) rất cao, thường > 5.0. Nghĩa là với 1 kWh điện tiêu thụ, nó tạo ra được hơn 5 kWh năng lượng lạnh.
• VRV/VRF: Có chỉ số hiệu suất EER (Energy Efficiency Ratio) thường dao động từ 3.5 - 4.5.
• Kết luận: Chiller giải nhiệt nước tiết kiệm điện hơn đáng kể so với VRV trong điều kiện hoạt động đầy tải và liên tục. Chi phí tiền điện hàng tháng/năm của Chiller thấp hơn từ 20-30%.

2.2 Chi phí nước và hóa chất xử lý cho Chiller giải nhiệt nước

Đây là chi phí mà hệ thống VRV không có. Hệ thống Chiller giải nhiệt nước cần chi phí cho nước bổ sung do bay hơi ở tháp giải nhiệt và chi phí cho hóa chất định kỳ để chống cáu cặn, rong rêu, ăn mòn hệ thống. Chi phí này cần được tính toán vào tổng chi phí vận hành.

3. Phân tích chi phí bảo trì, bảo dưỡng và tuổi thọ hệ thống

3.1 Độ phức tạp và tần suất bảo trì định kỳ

• Chiller: Hệ thống phức tạp hơn (bơm, tháp giải nhiệt, bình ngưng, bình bay hơi) nên yêu cầu bảo trì chuyên sâu và định kỳ nghiêm ngặt hơn. Đặc biệt là việc vệ sinh tháp giải nhiệt, súc rửa dàn ngưng.
• VRV: Hệ thống đơn giản hơn, việc bảo trì chủ yếu tập trung vào vệ sinh dàn nóng và dàn lạnh, tương tự máy lạnh dân dụng nhưng ở quy mô lớn hơn.

3.2 Tuổi thọ trung bình của máy nén Chiller so với dàn nóng VRV

• Máy nén Chiller (đặc biệt là loại trục vít, ly tâm): Có tuổi thọ rất cao, thường từ 20 - 25 năm hoặc hơn nếu được bảo trì tốt.
• Dàn nóng VRV (chứa nhiều máy nén nhỏ loại scroll/xoắn ốc): Có tuổi thọ trung bình thấp hơn, khoảng 15 - 20 năm.
• Kết luận: Mặc dù chi phí bảo trì hàng năm của Chiller cao hơn, nhưng tuổi thọ hệ thống dài hơn đáng kể, giúp tối ưu hóa chi phí khấu hao tài sản trong dài hạn.

Bảng tổng hợp so sánh các yếu tố kỹ thuật khác

IV. Khi nào nên chọn Chiller và khi nào VRV là lựa chọn tối ưu?

Việc lựa chọn hệ thống nào phụ thuộc hoàn toàn vào đặc điểm, quy mô và mục đích sử dụng của công trình.

1. Các kịch bản ứng dụng lý tưởng cho hệ thống Chiller

• Nhà máy, nhà xưởng sản xuất, khu công nghiệp: Nơi có yêu cầu tải lạnh lớn, ổn định và hoạt động gần như liên tục. Hiệu quả tiết kiệm điện của Chiller sẽ phát huy tối đa.
• Trung tâm thương mại, siêu thị, sân bay: Các công trình có không gian mở, rộng lớn. Sử dụng AHU công suất lớn kết hợp với Chiller sẽ hiệu quả hơn việc lắp đặt vô số dàn lạnh VRV.
• Trung tâm dữ liệu (Data Center): Nơi yêu cầu làm mát chính xác, ổn định và liên tục 24/7. Độ tin cậy và hiệu suất cao của Chiller là lựa chọn hàng đầu.

2. Các kịch bản ứng dụng lý tưởng cho hệ thống VRV

• Tòa nhà văn phòng, khách sạn, bệnh viện: Các công trình có nhiều phòng nhỏ, riêng biệt với nhu cầu sử dụng điều hòa không đồng thời. Khả năng điều khiển độc lập của VRV cho phép tiết kiệm năng lượng khi phòng không có người sử dụng.
• Biệt thự cao cấp (villa), penthouse: Yêu cầu cao về tính thẩm mỹ (giấu dàn lạnh), điều khiển độc lập cho từng phòng và vận hành êm ái.
• Các công trình cải tạo hoặc bị giới hạn về không gian lắp đặt: VRV với hệ thống ống đồng nhỏ gọn và dàn nóng linh hoạt là giải pháp tối ưu khi không thể xây dựng phòng máy hoặc lắp đặt hệ thống ống nước cồng kềnh.

V. Các yếu tố then chốt và lưu ý khi lựa chọn nhà thầu thi công

Lựa chọn đúng hệ thống mới chỉ là một nửa thành công. Nửa còn lại phụ thuộc vào năng lực của nhà thầu và chất lượng thiết bị.

1. Các thương hiệu Chiller và VRV uy tín trên thị trường

• Chiller: Trane, Carrier, York, Daikin, McQuay, Mitsubishi.
• VRV/VRF: Daikin, Mitsubishi Electric, Panasonic, Toshiba, LG, Samsung.

2. Những sai lầm phổ biến cần tránh khi đầu tư hệ thống điều hòa trung tâm

1. Chỉ tập trung vào chi phí đầu tư ban đầu: Bỏ qua chi phí vận hành và bảo trì, dẫn đến việc "rẻ trước, đắt sau".
2. Lựa chọn công suất không phù hợp: Thừa công suất gây lãng phí đầu tư, thiếu công suất khiến hệ thống hoạt động quá tải, không đủ mát và giảm tuổi thọ.
3. Ham rẻ, chọn nhà thầu thiếu kinh nghiệm: Dẫn đến thi công sai kỹ thuật, hệ thống hoạt động không ổn định, rò rỉ, thất thoát năng lượng.
4. Bỏ qua các giải pháp điều khiển thông minh: Không tích hợp hệ thống quản lý tòa nhà (BMS) làm giảm khả năng tối ưu hóa năng lượng.

3. Quy trình lựa chọn nhà thầu cơ điện (M&E) chuyên nghiệp

1. Kiểm tra hồ sơ năng lực: Xem xét các dự án tương tự đã thực hiện, chứng chỉ của đội ngũ kỹ sư.
2. Yêu cầu phương án thiết kế sơ bộ: Đánh giá khả năng tính toán, lựa chọn thiết bị và giải pháp kỹ thuật của nhà thầu.
3. So sánh báo giá chi tiết: Báo giá phải rõ ràng về thương hiệu, model thiết bị, vật tư phụ, tiến độ và điều khoản bảo hành.
4. Thăm quan công trình thực tế: Đến xem các dự án mà nhà thầu đã hoàn thành để đánh giá chất lượng thi công thực tế.
5. Ký kết hợp đồng chặt chẽ: Hợp đồng phải quy định rõ ràng trách nhiệm, tiến độ, tiêu chuẩn nghiệm thu và các điều khoản phạt vi phạm.

Hy vọng bài viết đã mang lại cho bạn cái nhìn toàn diện để đưa ra quyết định chính xác giữa hệ thống Chiller và VRV cho công trình của mình.
